四軸八頭眼鏡加工機,夾具配以四軸旋轉軸,眼鏡加工過程中加工更加的靈活快速,加工過程自動上料出料,自動化程度較高,適用于眼鏡花式十分復雜的眼鏡加工,具有加工速度快靈活性好的特點。主體結構采用強化鑄鐵機架和進口零部件本身穩定性也很好,夾具調試簡單易用即便是新手也能很快的完成調試工作。

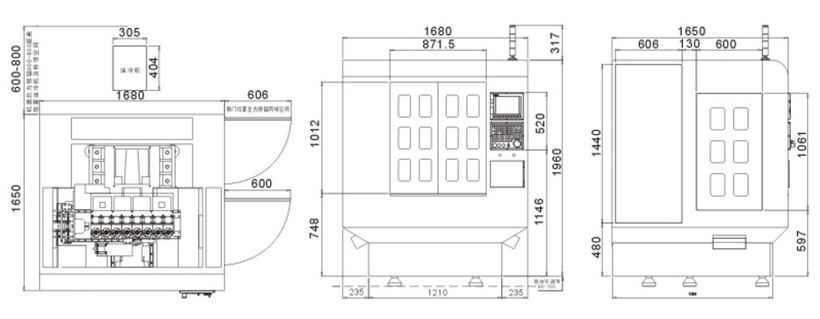

外形尺寸
此尺寸僅提供機器安置空間參考用途,機器本身精確尺寸以實物為準!
主要特性和優點
1、控制系統:臺灣新代控制器具有易學易用穩定性好的特點。

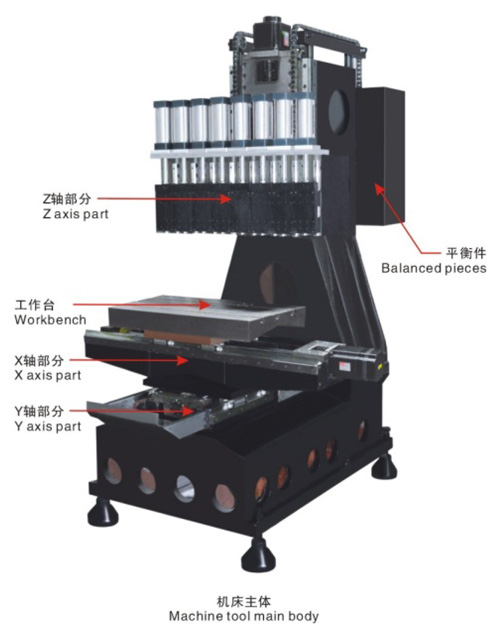

2、主體:鑄鐵機身結構,采用高強度250鑄鐵內部肋骨強化,全部經熱處理,穩定性高,不變形,使之具有高強度高剛性。
3、直排主軸:并排放置高轉速電主軸,具有換刀快安全可靠性高的特點,主軸最高轉速達到24000RPM。
4、旋轉軸:采用進口高精密分割器,具有精度高堅固耐用的特點。
5、螺桿導軌:采用德國Rexroth(力士樂)產品,確保機械傳動精度及使用壽命。
6、伺服系統:采用山洋P5、P6系列伺服系統,具有高慣量大扭力的特點。
7、氣動元件:氣動元件采用的是臺灣新恭及日本SMC的產品,確保機械動作順暢及機械品質。
8、主軸冷卻:采用的是帶制冷功能冷卻器使主軸處于最佳工作狀態延長主軸使用壽命。
項目 | JR-GP-4Z8T | |
CNC裝置規格 | 參數 | 四軸八頭 |
最大移動行程 | X軸 | 380 |
Y軸 | 380 | |
Z軸 | 320 | |
A軸 | 360° | |
進給速度 | X/Y/Z 軸(mm/min) | 15000 |
A軸(四軸)(mm/min) | 15000 | |
最大切削量(mm/min) | 8000 | |
精度 | 系統分析精度 | 0.00065 |
重復精度 | 土0.005 | |
工作臺 | 工作臺面積 | 520x380 |
最大工作負荷(Kg) | 150 | |
主軸 | 主軸功率 | 3.8-4.5 |
主軸最高轉速(min-1) | 24000 | |
索咀規格 | ER16 | |
刀具參數 | 刀具數量(Pcs) | 8 |
可使用范圍 | 10-100 | |
最大刀具長度 | 50 | |
切削能力 | 眼鏡膠料(mm/min) | 8000 |
金屬(mm/min) | 300 | |
夾具參數 | 工作方式 | 氣動 |
最大加工尺寸 | W:22-85 L:120-200 | |
送料器參數 | 工作方式 | 氣動 |
最大坯料尺寸 | W:22-85 L:120-200 | |
所需動力源 | 電源 | AC380V+0V/50HZ |
最大功率(KVA) | 10 | |
壓縮空氣(Mpa) | 0.5-0.6 | |
油(L) | 2-3 | |
機床 | 機器尺寸 | 1680x1650x1960 |
所需安裝面積 | 2100x2500 | |
機器重量 | 3200 |
項目 | 標配附件 | 數量 |
機器本體 | 機身 | 1 |
自動送料器 | 1 | |
四軸內外圈夾具 | 1 | |
下料機械手 | 1 | |
主軸 | 8 | |
其它附件 | 自動注油器 | 1 |
全自動主軸冷卻器 | 1 | |
鑄鐵墊塊 | 6 | |
地腳螺桿 | 6 | |
使用手冊 | 1 | |
內六角扳手 | 1 | |
主軸扳手 | 2 | |
ER-16索咀 | 3 | |
網線 | 15米 |
